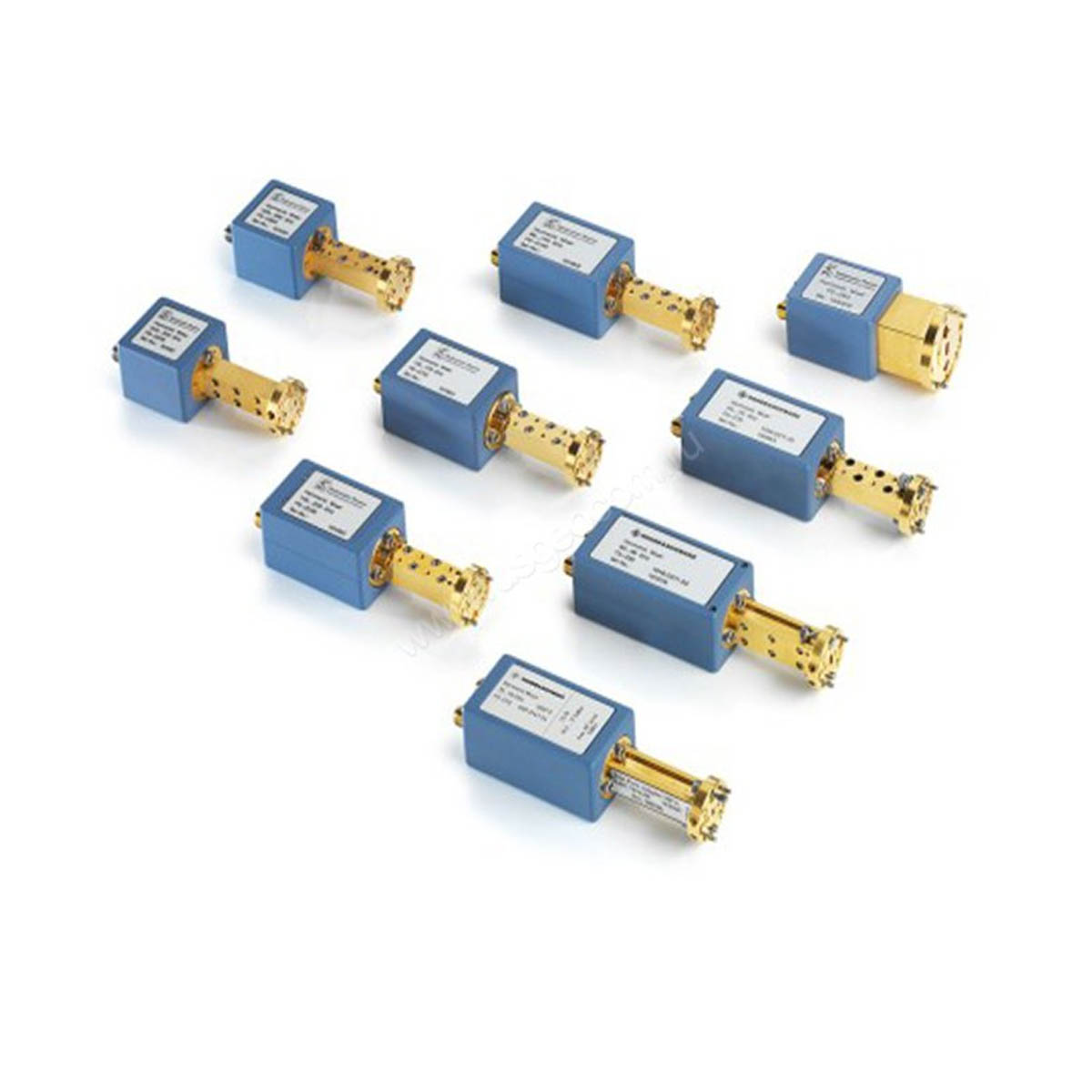

Гармонический миксер Rohde Schwarz FS-Z90

Гармонический миксер Rohde Schwarz FS-Z90 используется для расширения возможностей фирменных радиоизмерительных анализаторов сигналов и спектра до рабочих частот 60  ГГц - 90 ГГц.

Смеситель позволяет обойтись без покупки дорогостоящего оборудования и отлично подходит для проведения допусковых тестов при работе с высокочастотной электроникой, например, телекоммуникационными приемниками и передатчиками стандарта 5G. При этом для измерений необходим опция B21, включающая порты LO/IF.

Особенности конструкции

Высокочувствительный измерительный аксессуар основан на двойных диодах, благодаря чему не требуется настройка смещения и достигается высокая воспроизводимость результатов. Эти качества особенно ценны при проведении автоматизированного контроля и тестирования.

Трехпортовая конструкция Rohde Schwarz FS-Z90 предусматривает отдельные разъемы для подачи сигнала гетеродина и выходного сигнала промежуточной частоты.

Точность, свободная от искажений

Искажения, возникающие при смешивании, успешно подавляются за счет алгоритмов анализатора и сокращаются благодаря низкому порядку используемых гармоник. Кроме того, устройство отличается низким уровнем внутренних шумов.

Для корректных измерений необходим принимать в расчет потери на конвертацию. Этот параметр измеряется в заводских условиях, в результате чего составляется калибровочная таблица с потерями по различным частотам (50 точек). Информация записывается на USB-накопитель и поставляется в комплекте с аксессуаром для того, чтобы коррекционные данные можно было быстро и удобно загрузить в анализатор.

Купить гармонический миксер Rohde Schwarz FS-Z90 в Иркутске, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
