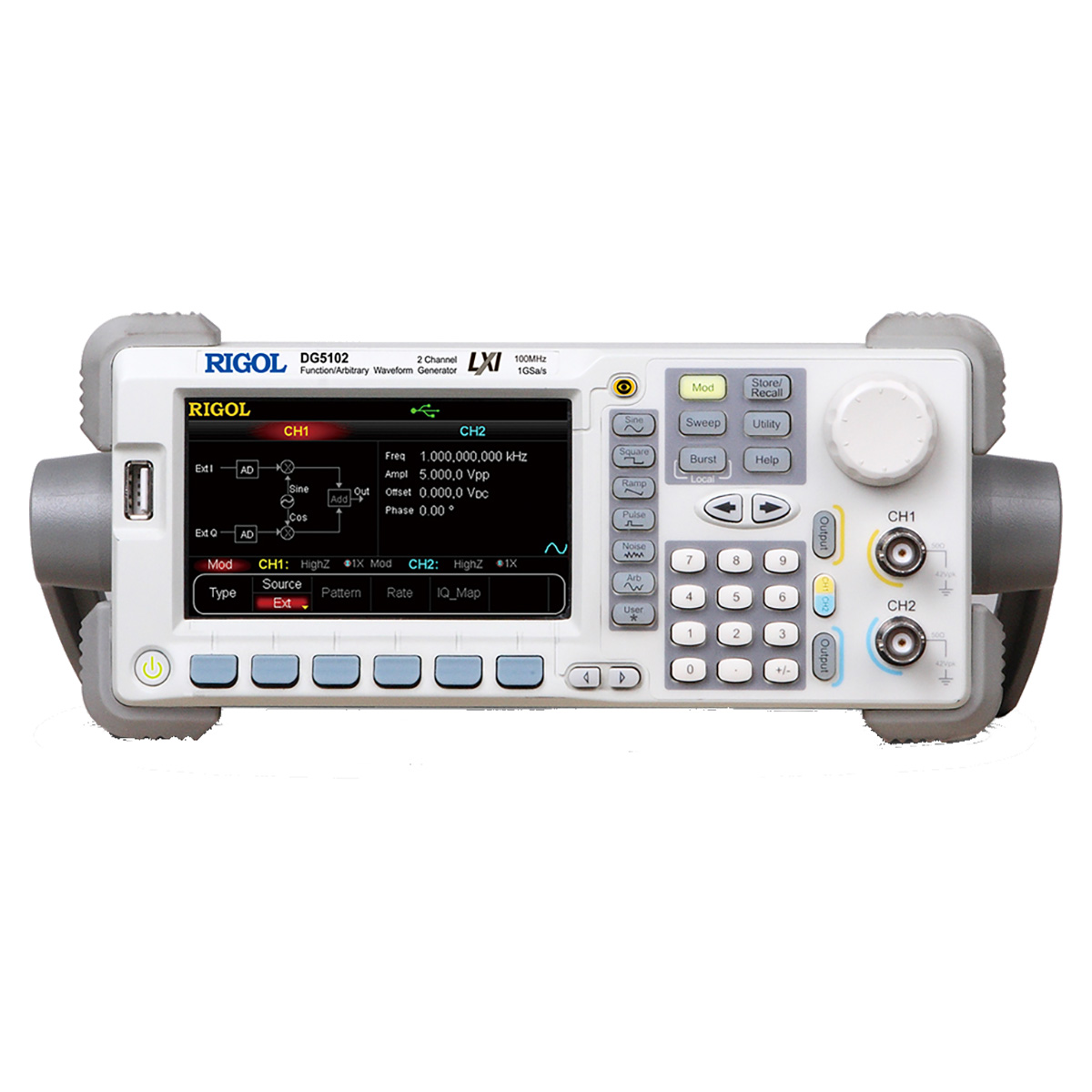

Генератор сигналов произвольной формы RIGOL DG5102
Генератор стандартных функций и сигналов произвольной формы Rigol DG5102 – универсальный лабораторный прибор в мобильном исполнении, отличающийся от младших серий улучшенными характеристиками и расширенным перечнем рабочих режимов, что позволяет эффективно решать задачи разного профиля в ходе разработки, производства и отладки оборудования. Генератор сигналов оснащен двумя независимыми каналами с верхней границей частотного диапазона 100 МГц. Функциональные возможности устройства могут быть расширены путем доукомплектования опциональными модулями.
Функциональные возможности
Стандартно генератор Rigol DG5102 способен выдавать базовый перечень сигналов из 14 наиболее востребованных форм, записанных в памяти, а также воспроизводить другие формы с подключаемого носителя. Поддерживаются режимы свипирования, формирования импульсов, пакетных сигналов и кодовых последовательностей в соответствии с выбранным шаблоном.
Главным преимуществом серии Rigol DG5000 по сравнению с младшими линейками семейства DG является наличие встроенного IQ модулятора. Эта модель оборудована отдельными входами для подачи синфазной и квадратурной составляющих для каждого канала, которые размещены на задней панели рядом с коннекторами для внешнего запуска и тактирования. В режиме IQ при работе от внутреннего источника модуляции Rigol DG5102 способен формировать квадратурные сигналы до 64 разряда, сигналы с фазовой манипуляцией до 16 уровня либо с параметрами, заданными пользователем. Отображение IQ-карты возможно в графическом режиме, что повышает наглядность, а также в табличном виде – для упрощения ввода цифровых параметров.
Опционально могут быть реализованы функции перескока по частоте и воспроизведения смешанных сигналов, с выводом логических составляющих через разъем DIGITAL OUTPUT с тыльной стороны корпуса.
Особенности Rigol DG5102
Купить генератор сигналов произвольной формы RIGOL DG5102 в Иркутске, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
