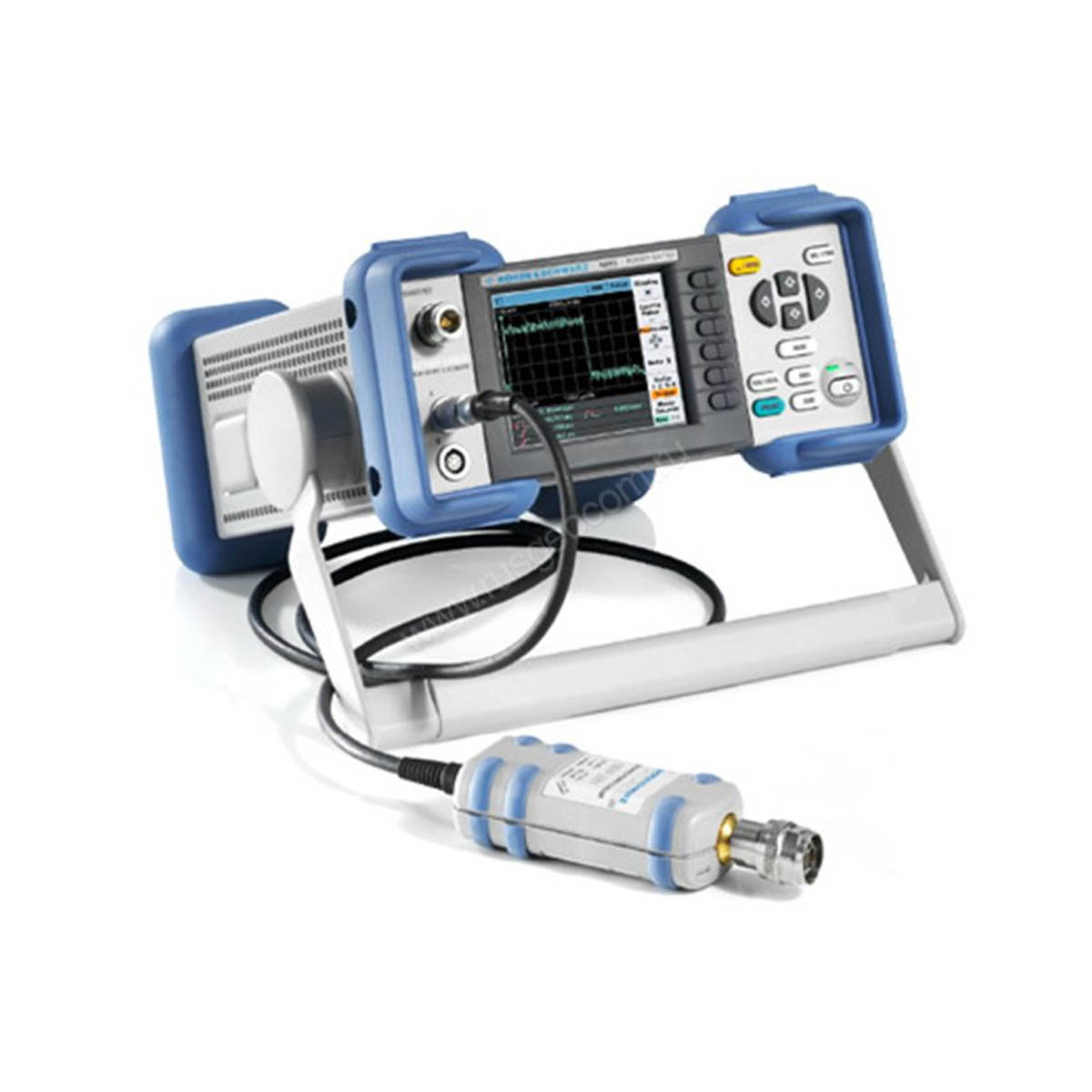

Измеритель мощности ВЧ Rohde Schwarz NRP-B7

Измеритель мощности ВЧ Rohde Schwarz NRP-B7 представляет собой прецизионный источник тестового сигнала, который является опциональным аппаратным дополнением к универсальному базовому блоку R&S NRP2. С его помощью проверяются исправность, правильность функционирования и точность подключаемых датчиков мощности путем проведения контрольных измерений перед использованием по назначению. Это устройство дает возможность отказаться от отдельного генератора сигналов с регулируемым уровнем, что при выполнении выездных работ повышает мобильность персонала.

Преимущества

• Простота подключения – коннектор типа N-FEMALE Power REF опции Rohde Schwarz NRP-B7, который используется для непосредственного подсоединения датчиков NRP-Z, подлежащих калибровке, выведен на переднюю панель измерителя мощности ВЧ.
• Многофункциональность – в отличие от опции B2, генерирующий блок может выдавать не только синусоидальные, но и импульсные сигналы.
• Компактность системы достигается за счет внутреннего размещения модуля генератора в корпусе базового блока NRP2.

Особенности

При установке данной опции базовый блок R&S NRP2 дооснащается модулем Power REF, который выполняет роль генерирующего устройства с фиксированными характеристиками. Rohde Schwarz NRP-B7 обеспечивает воспроизведение интегральной опорной мощности номиналом 1 мВт в виде синусоидального сигнала частотой 50 МГц с низким уровнем искажений. Наличие дополнительного импульсного режима дает возможность проверять широкополосные датчики мощности семейства NRP-Z8x, контролируя точность измерения импульсов, модулированных с частотой 10 кГц.

Настройка опционального генератора, активация функции калибровки и контроль результатов производится с использованием меню "Sensortest". Заводские настройки по умолчанию зависят от датчика и соответствуют значениям таблицы данных. Они применимы во всем диапазоне температур окружающей среды. В настройках предусмотрена возможность задания режима "With Pad" для тестирования датчиков с аттенюатором. Запуск проверки выполняется командой "Test at Power Ref". В ходе тестирования выполняется автоматическое считывание результатов измерений и сравнение их с номинальными значениями.

Просмотр результатов калибровки производится через вкладку "Report". При этом открывается диалоговое окно, отображающее результаты тестового измерения. Протокол испытаний показывает тип и серийный номер тестируемого датчика, а также подробные результаты испытаний.
