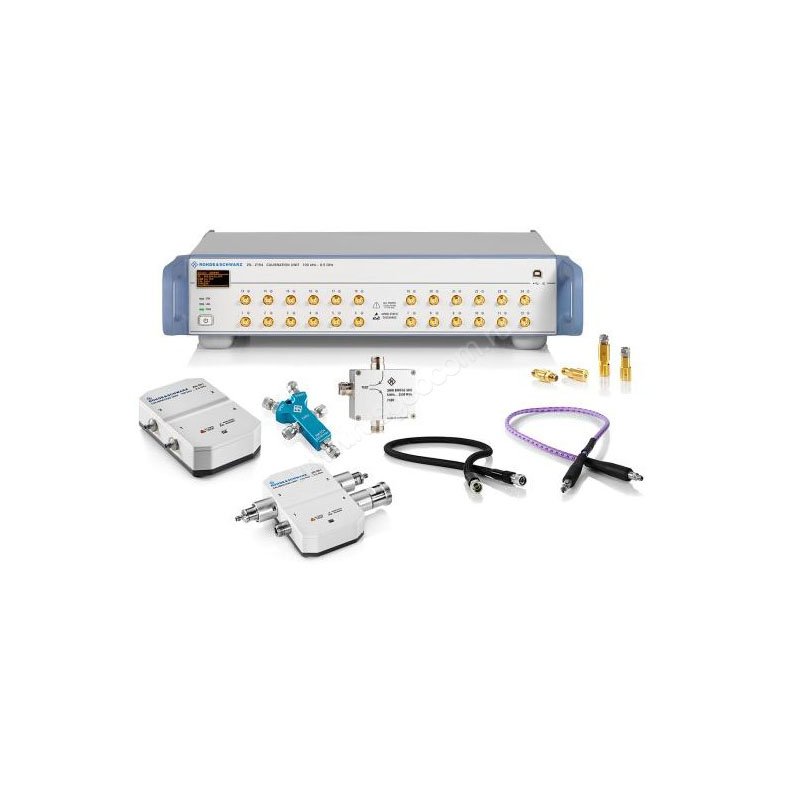

Калибровочный набор Rohde Schwarz ZN-Z53
Калибровочный набор Rohde Schwarz ZN-Z53 - решение для автоматизированной настройки анализаторов цепей, которое снижает трудоемкость процесса. Прибор выполнен в виде компактного моноблока без органов управления и со светодиодным индикатором, отображающим текущее состояние и режим работы.
Устройство снабжено двумя симметричными портами с N-разъемами и подходит для оборудования серий ZVA/T, ZNB/T, ZNC, ZND и ZNL. Основное назначение - калибровка перед проведением измерений в 50-омных коаксиальных линиях в диапазоне частот до 18 ГГц.
Функциональные возможности
Выполнение одно- и двухпортовых калибровок с использованием Rohde & Schwarz ZN-Z53 существенно упрощает процесс проверки точности за счет полной автоматизации. Сама процедура интегрирована в программную среду калибруемых приборов. Пользователю необходимо лишь указать модель калибратора, выбрав ее из списка, задать порты и калибровочные операции. По командам анализатора цепей внутренние меры калибратора подключаются к измерительным входам с помощью электронных коммутационных элементов в заданном порядке и с автоматическим считыванием показаний. Полученные результаты сравниваются с заводскими данными, после чего автоматически определяется погрешность и рассчитываются поправки.
Преимущества автоматической калибровки
- Производительность – за счет электронной коммутации калибровочный процесс занимает меньше времени, чем при использовании механических мер.
- Эффективность – сокращение количества механических подключений гарантирует повторяемость результатов и минимизирует износ контактных и резьбовых элементов.
- Высокая достоверность – нет необходимости в ручной обработке данных и выполнении каких-либо расчетов, что исключает субъективные ошибки.
Особенности Rohde Schwarz ZN-Z53
Автоматический калибровочный модуль отличается от модификации ".32" с аналогичным индексом верхним пределом диапазона рабочих частот и типом разъемов RF-портов. Благодаря полному набору калибровочных стандартов поддерживаются все процедуры в соответствии с методиками OSM и UOSM. Для управления, считывания данных из памяти и питания используется USB-интерфейс измерителя. Для этого применяется комплектный специальный кабель с круглым 5-контактным разъемом повышенной прочности, благодаря которому обеспечивается высокая надежность соединения.
Купить калибровочный набор Rohde Schwarz ZN-Z53 в Иркутске, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
