Пробник осциллографический с оптической изоляцией RIGOL PIA1050

Новая разработка RIGOL – пробник осциллографический с оптической развязкой. Модель PIA1050 обеспечивает высокую электрическую безопасность пользователя в совокупности с превосходными эксплуатационными характеристиками в широком диапазоне частот. Коэффициент подавления синфазных помех (CMRR) от 180 дБ (на постоянном токе) до 114 дБ (на частоте 500 МГц), а также прецизионная точность преобразования 1% (DC Gain).

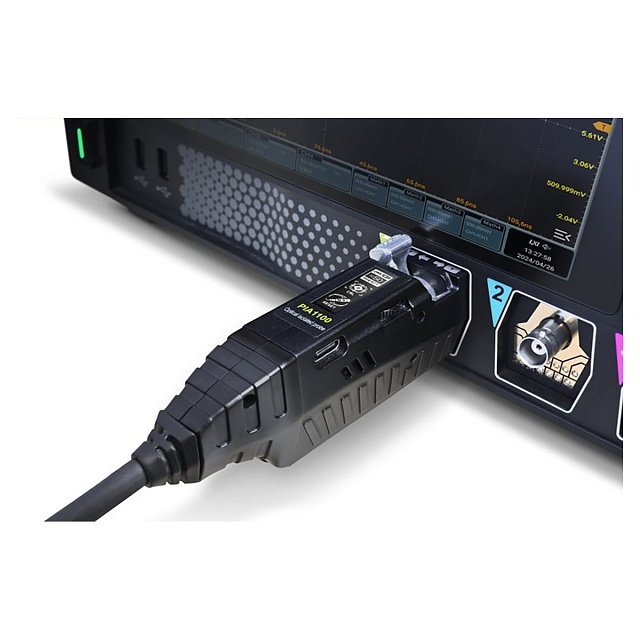

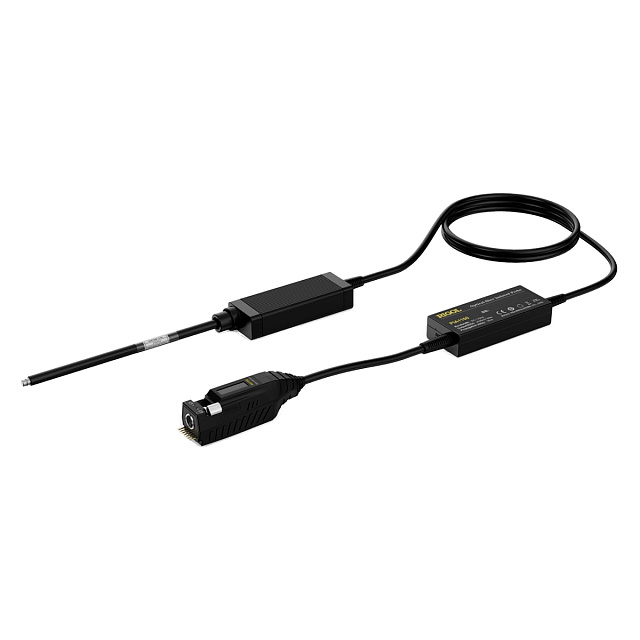

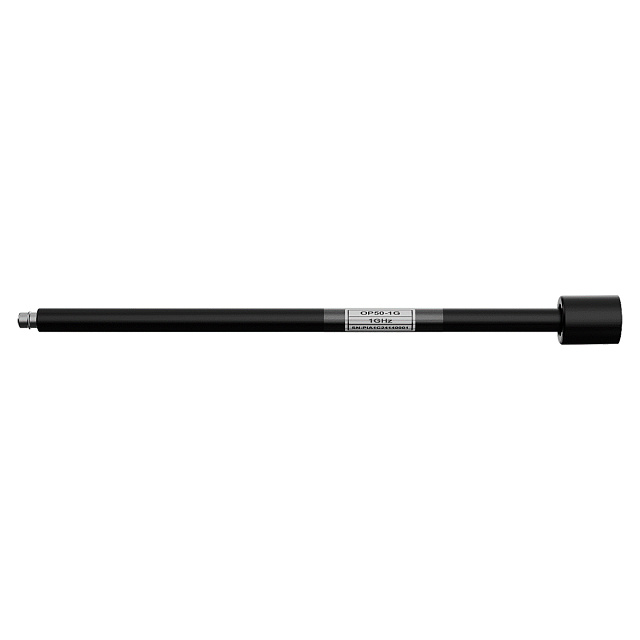

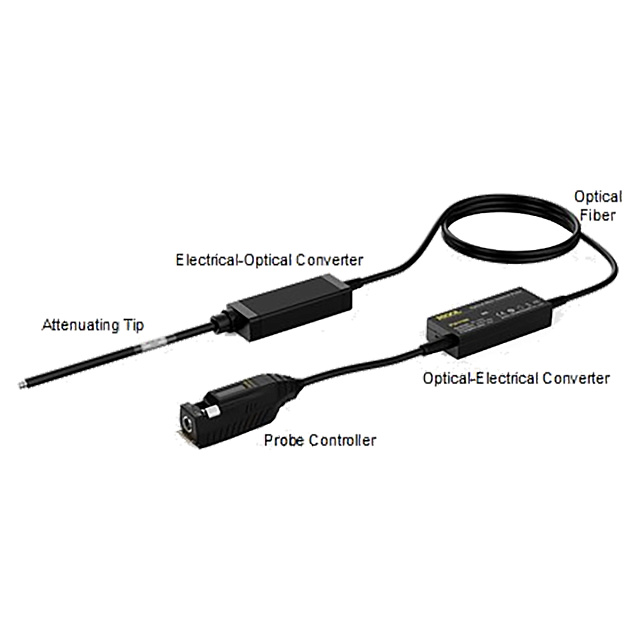

Высокий уровень развязки достигается благодаря использованию оптоволоконной среды для передачи измеряемого сигнала и обусловленной этим фактором специальной конструкции пробника, включающей в себя: сменные наконечники, электронно-оптический преобразователь/конвертер, оптоволоконный кабель, оптоэлектронный преобразователь/конвертер, контроллер пробника с адаптером для подключения к интерфейсу пробников осциллографа RIGOL.

Используемая в PIA1000 технология Plug-and-Play позволяет автоматически распознавать интерфейсы осциллографов RIGOL серий MSO8000, DHO4000 и DS70000.

Применение

• Оценка силовых устройств, параллельные измерения тока, устранение неполадок при EMI (электромагнитной интерференции) и при работе с ESD (электростатически чувствительными устройствами)
• Проектирование приводов двигателей, преобразователей мощности, электронных балластов
• Проектирование и анализ полумостовых/полномостовых устройств на основе GaN, SiC, IGBT
• Тестирование инверторов, импульсных источников питания
• Безопасное испытание изоляционных материалов с помощью высокого напряжения
• Высоковольтные, в том числе и широкополосные, приложения
• Измерения электрических величин с помощью приборов, изолированных от цепей заземления

Назначение

Продукт предназначен для измерений параметров электронных устройств в производственных и лабораторных целях.

Особенности и преимущества

• Верхняя рабочая частота 500 МГц
• Синфазное входное напряжение до 85 кВ ПИК
• Дифференциальные напряжения от ±0,01 В до ±2500 В (с различными ослабляющими наконечниками)
• Коэффициент подавления синфазных помех до 114 дБ на частоте 500 МГц
• Быстрый отклик, сразу после включения питания, отсутствие необходимости "прогрева" (времени выхода на рабочий режим)
• Точность 1% усиления по постоянному току.
