Цифровой осциллограф RIGOL DS81304

Цифровой осциллограф RIGOL DS81304 является флагманской моделью в семействе UltraVision III, которая создана на основе платформы Station Max II и, как изделие High-End класса, характеризуется наибольшей функциональностью и наилучшей производительностью среди всех осциллографических приборов данного производителя. Обладая самой широкой полосой пропускания, которая достигает 13 ГГц, при глубине памяти 2 млрд. отсчетов, с поддержкой опционального расширения в два раза, устройство подходит для отладки и тестирования современных коммуникационных, компьютерных, радиолокационных и прочих быстродействующих систем и устройств.

Функциональные возможности

Высокая производительность осциллографа RIGOL DS81304 достигается благодаря аппаратной реализации независимой обработки данных в каждом аналоговом канале, за счет чего удалось добиться повышения частоты дискретизации до 40 Гвыб/с. Анализ показаний упрощает поддержка широкого перечня математических и логических операций, наличие встроенного пикового детектора, подключаемых фильтров верхних и нижних частот, а также реализация полосовой фильтрации. С помощью автоматических измерений можно отслеживать 41 параметр, контролируя форму сигнала в полной памяти. Прибор снабжен встроенным частотомером со счетчиком-сумматором и цифровым вольтметром.

Конструкция

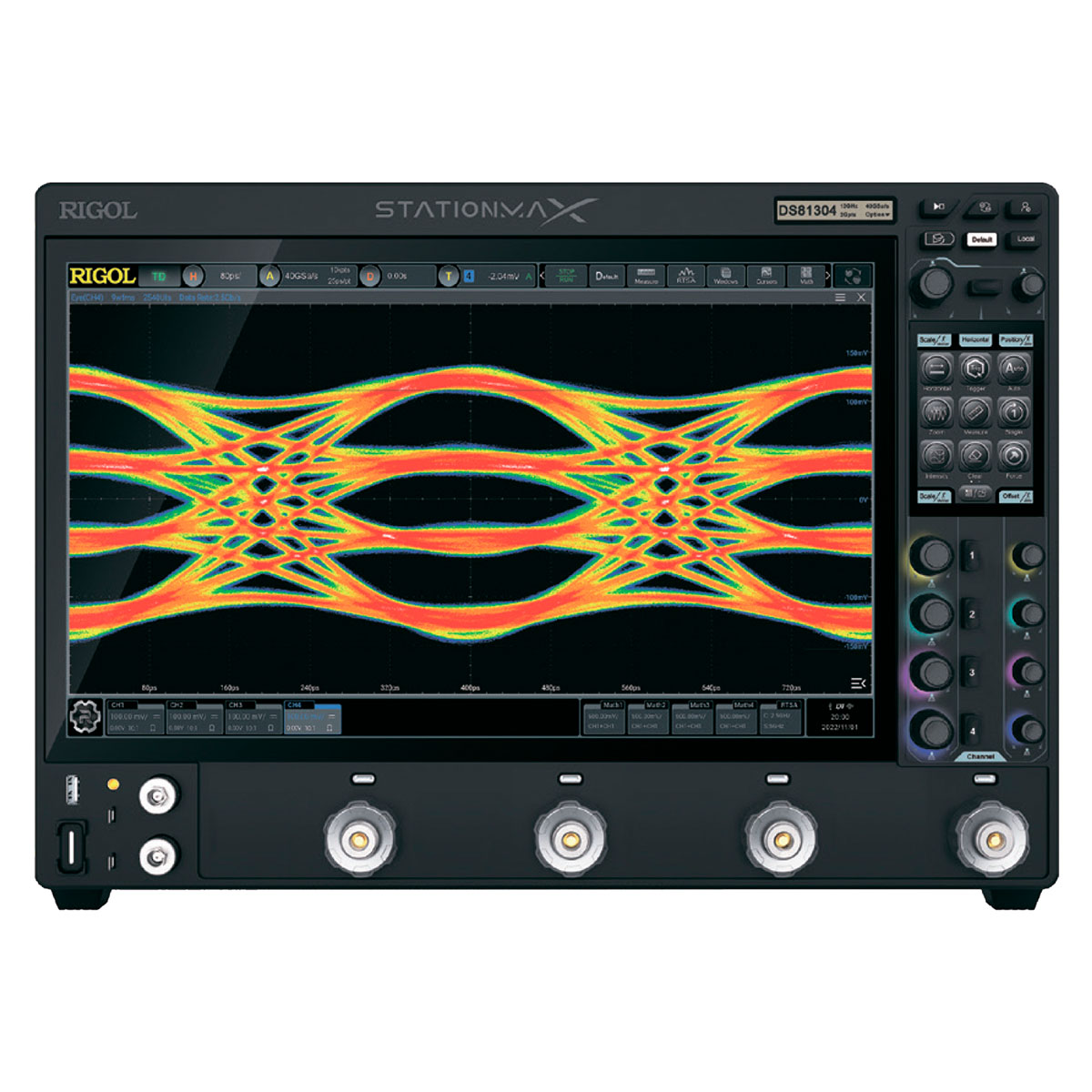

4-канальный цифровой осциллограф выполнен в таком же дизайне, как линейка DS70000, внешне отличаясь расположением входных каналов и типом установленных коннекторов. Для отображения информации используется сенсорный цветной дисплей с диагональю 15,6", наклон которого устанавливается встроенным приводом. Тонкие регулировки выполняются с помощью фотоэлектронных поворотно-нажимных верньеров, обладающих высоким эксплуатационным ресурсом. Вместо кнопочного интерфейса прибор оснащен дополнительной сенсорной панелью, за счет многофункциональности которой удалось сократить общую площадь, занимаемую органами управления.

Особенности RIGOL DS81304

• Регулируемое разрешение АЦП от 8 до 16 бит при диапазоне чувствительности 1 мВ/дел ~ 1 В/дел позволяет гибко подстраиваться под разные измерительные задачи.
• Интерфейс SmartProbe 2.0, предназначенный для подключения интеллектуальных ВЧ-щупов с 3,5-миллиметровым разъемом, также поддерживает возможность работы с активными и пассивными пробниками предыдущего поколения при задействовании адаптеров датчиков на 50 Ом или 1 МОм.
• Опционально доступны функции глазковых диаграмм, анализа джиттера и различных протоколов, а также расширенный перечень тестовых режимов на соответствие стандартам, включая Ethernet, USB, PCIe, DDR и пр.
