Устройство расширения количества портов Rohde Schwarz ZN-Z84 B42

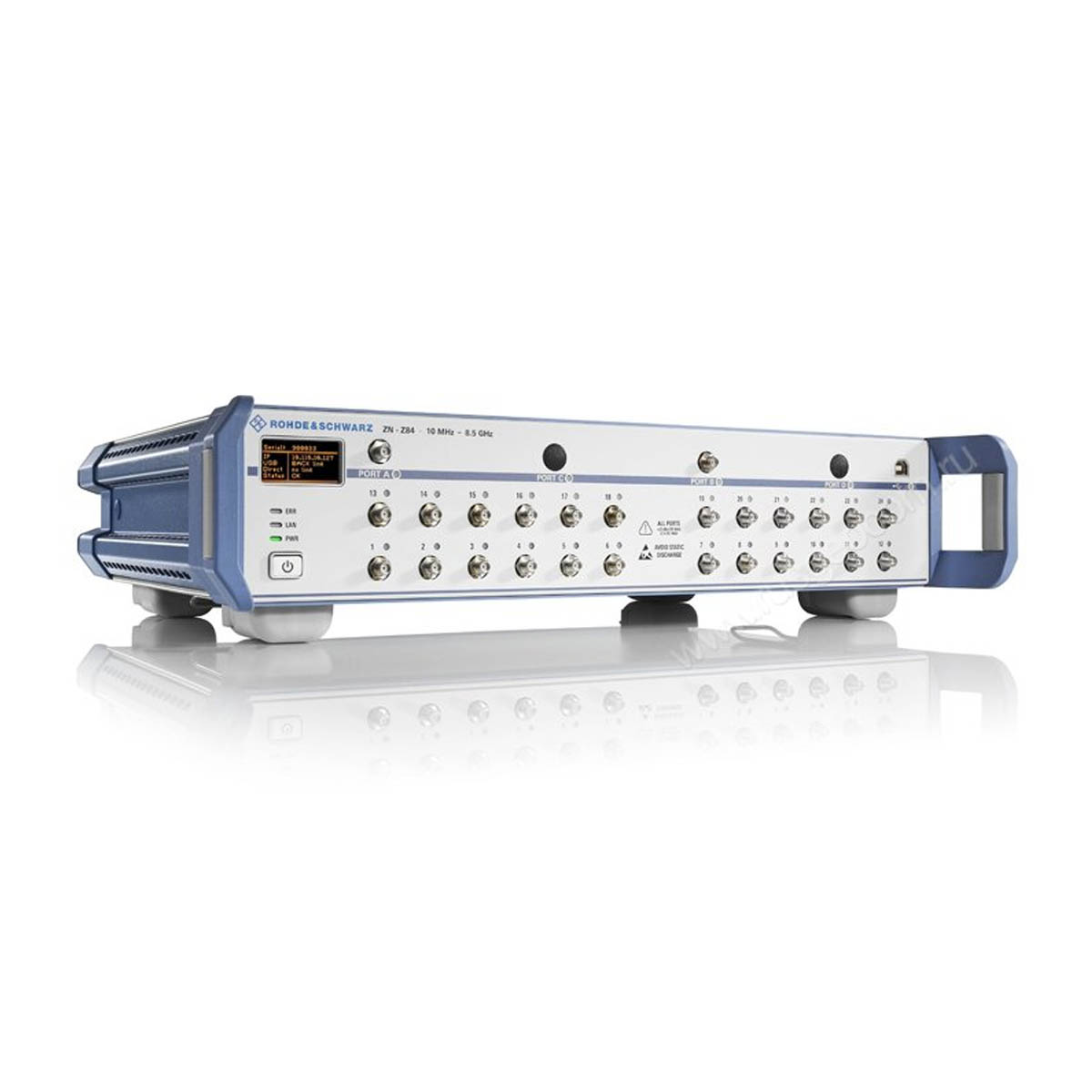

Устройство расширения количества портов Rohde Schwarz ZN-Z84 B42 - дистанционно управляемый матричный коммутатор на основе твердотельных элементов, который работает в полосе частот от 10 МГц до 8,5 ГГц, обеспечивая динамическое подключение двух входов к любой паре из 24 измерительных каналов.

Используя два таких прибора с 4-портовыми векторными анализаторами цепей ZNB, можно оперативно отслеживать до 2304 показателей S-параметров и другие характеристики сложных объектов, таких как скоростные интерфейсы, антенные решетки связи, РЛС с большим количеством приемо-передающих модулей и другого оборудования по 48 каналам. На основе ВАЦ серии ZNBT, каждый из 24 портов которых одновременно содержат опорный и измерительный приемники, можно создавать 288-канальные измерительные системы для скоростного тестирования.

Преимущества R&S ZN-Z84 B42

• Функции управления матрицей переключений встроены в ПО анализаторов, поэтому для начала работ не требуется установка дополнительного софта.
• Согласование выходов, незадействованных в измерениях обеспечивают 50-омные резисторы, которые минимизируют влияние отражений сигнала при некорректных настройках.
• Миниатюрный дисплей и светодиодные индикаторы на передней панели позволяют полностью контролировать состояние устройства: отслеживать управляющее соединение, активность портов, выявлять сбои и пр.

Функциональные особенности

Возможность выполнения перекрестных измерений волновых величин, отношений, S-параметров и других характеристик обеспечивается благодаря полной симметричности каналов коммутационной матрицы Rohde & Schwarz ZN-Z84 B42. Данная модификация снабжена четырьмя коммутационными модулями 2 x 6, которые динамически подключаются к входам A и B через два электронных переключателя 1 x 4 в любой произвольной последовательности. Передача управляющих сигналов может производиться через один из портов USB, а также через сетевое подключение LAN. Опционально поддерживается интерфейс Prog Bus. При прямом подключении к векторному анализатору цепей через кабель DIG-IQ управление коммутационными элементами производится без задействования внутреннего контроллера, аскорость переключений возрастает в 10 раз, позволяя существенно повысить производительность измерений.

Купить устройство расширения количества портов Rohde Schwarz ZN-Z84 B42 в Иркутске, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
